CK KloakAnalyse, automatisk analyse af Dandas TV-inspektioner

📝 Læs med: Sådan importerer du en TV-inspektion i KloakAnalyse

Videotransskript - Sådan importerer du en TV-inspektion

Hej, og velkommen til denne korte introvideo om CK KloakAnalyse.

Start med at klikke på Importer XML-filer. Vælg dine XML-filer. Og klik Åben.

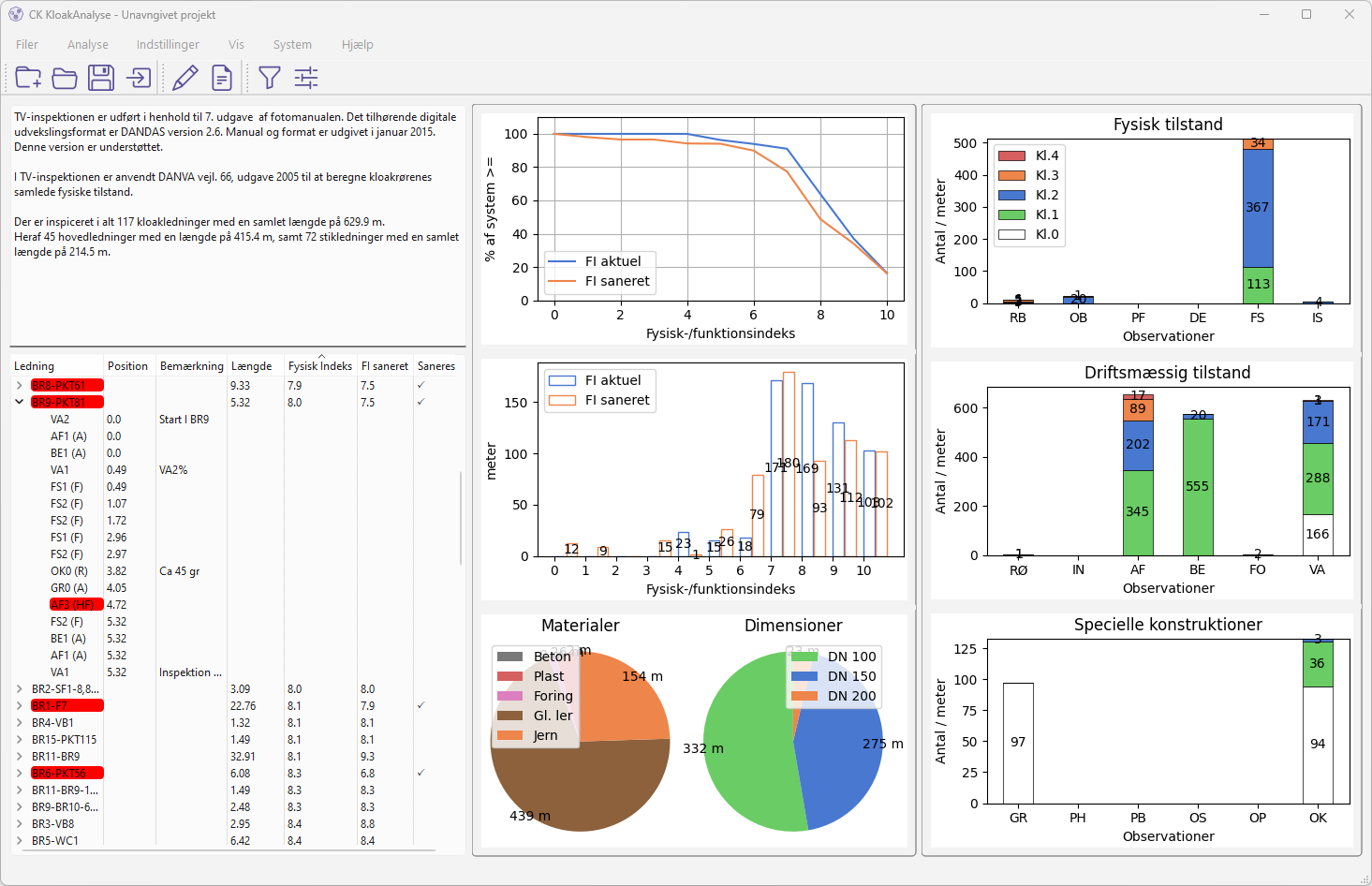

I panelet heroppe til venstre, der får du stamdata om inspektionen.

I panelet nedenunder, der får du kloakrørene listet. Og du kan sortere listen efter for eksempel fysisk indeks. Og du kan udvide den, så du kan se de enkelte observationer.

De seks figurer giver et overblik over kloaksystemets tilstand og opbygning. Den her figur viser antal meter kloakrør med et givent fysisk indeks. Her er det hurtigt at se, at kloaksystemet generelt er i dårlig tilstand, fordi der er en overvægt med et højt fysisk indeks.

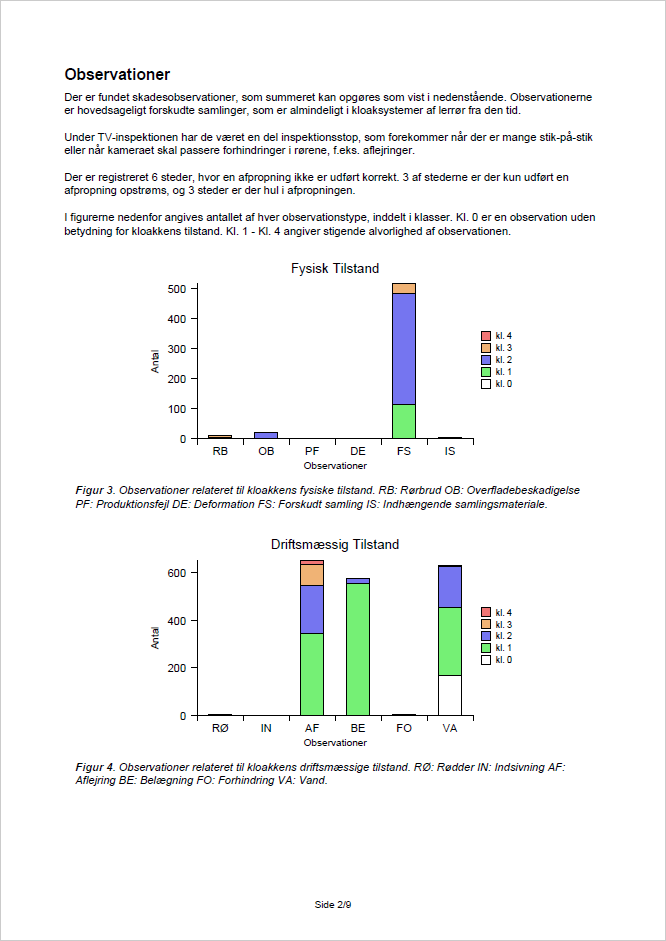

I de tre figurerer ovre til højre kan du se antal observationer, i hver af de 18 forskellige observationskoder, og inddelt i klasser fra 0 til 4. Her ses at der er mange registreringer af forskudte samlinger, aflejringer og belægninger.

I figuren nederst til venstre kan man se hvilke materialer og dimensioner kloaksystemet er opbygget af. Det her system består hovedsageligt af glaseret lerrør og jernrør. Det antyder, at det er et kloaksystem af ældre dato, dog med mindre andele opbygget af plast og foring, som kan være fra nyere renoveringer.

📝 Læs med: Sådan beregner du et renoveringsforslag i KloakAnalyse

Videotransskript - Sådan beregner du et renoveringsforslag

Hej, i den her video vil jeg vise hvordan man regner et renoveringsforslag i KloakAnalyse.

Her har jeg allerede importeret en TV-inspektion. Og det er et kloaksystem i dårlig tilstand, hvor hovedparten har et højt fysisk indeks. Der er mange aflejringer, belægninger, forskudte samlinger, og der er også rørbrud.

Start med at klikke på "filtre". Aktiver funktionen til beregning af saneret fysisk indeks. Og indskriv her de observationer, som du vil fjerne i renoveringen.

Lad os starte med at fjerne aflejringer, så vi skriver "AF". Og lad os begrænse til dem i klasse 2-4. Adskil med semikolon. Og så lad os også fjerne belægninger, og igen kun dem i klasse 2-4.

Du kan finde alle observationskoderne nederst i dialogen her. Tryk "gem og luk".

Nu har programmet regnet fysisk indeks, på alle kloakrørene efter renoveringsforslaget. Og du kan se resultatet på den blå kurve, og de blå søjler her. Og som du kan se er der kommet færre meter kloakrør samlet set med det høje fysiske indeks. Men vi er måske ikke helt i mål endnu.

I skemaet ovre til venstre er markeret de kloakrør, som bliver ramt af det her renoveringsforslag. I den her kolonne her, der kan du se fysisk indeks før, og i kolonnen ved siden af, kan du se fysisk indeks efter renovering. Du kan udvide de enkelte stræk, og se præcis hvad det er for nogle observationer, der bliver fjernet.

Lad os prøve at tilføje også forskudte samlinger, så vi trykker "FS", og igen begrænser vi det til [klasse] 2-4. Og lad os også tilføje rørbrud. Og her skriver vi ikke nogen klasse på, så det er rørbrud i alle klasser, der bliver fjernet. "gem og luk".

Nu har du en forudsigelse på kloaksystemets tilstand, efter det her renoveringsforslag er gennemført.

Hvem kan have gavn af KloakAnalyse?

Rådgivere, der projekterer renoveringsopgaver inden for kloak. Eller som i forbindelse med fagtilsyn skal kvalitetssikre nyanlæg.

TV-inspektionsfirmaer, der ønsker at anvende KloakAnalyses diagnostik og tegnemodul som led i egen kvalitetssikring. Eller som har egen projektafdeling til større renoveringsopgaver.

Hvad kræves der for at køre KloakAnalyse?

For at få adgang til KloakAnalyse kræves en pc med Windows og en internetforbindelse for at kunne tilgå licensserveren.

For efterbehandling af rapporten kræves Microsoft Word eller et tilsvarende tekstbehandlingsprogram, der understøtter .docx formatet. Alternativt kan man eksportere rapporten direkte til PDF.

Man kan logge ind på licensserveren med et brugernavn og adgangskode, som kan deles i virksomheden. Det gør det muligt at anvende KloakAnalyse, selvom man ikke er på virksomhedens internetforbindelse. Hvis virksomheden har en statisk IP-adresse, kan licensserveren også tilgås automatisk via IP-adressen.

Hvilke Dandas formater er understøttet i KloakAnalyse?

KloakAnalyse understøtter de mest anvendte Dandas formater i dag: version 2.6, 2.5.2, 2.4.6 og 2.3.1.

For at sikre kompatibilitet er det vigtigt at bede om TV-inspektioner i Dandas-formatet, og gerne iht. den seneste af de understøttede versioner. Her er en oversigt over de understøttede versioner af Dandas og deres tilhørende Fotomanualer:

Dandas 3.1.2 - Fotomanualen 8. udgave (2017) - Ikke understøttet p.t.
Dandas 2.6.0 - Fotomanualen 7. udgave (2015) - Understøttet.
Dandas 2.5.2 - Fotomanualen 6. udgave (2012) - Understøttet.
Dandas 2.4.6 - Fotomanualen 6. udgave (2010) - Understøttet.
Dandas 2.3.1 - Fotomanualen 5. udgave (2008) - Understøttet.

Kan KloakAnalyse analysere TV-inspektioner, der ikke er foretaget i henhold til Dandas-formatet?

KloakAnalyse kan kun analysere TV-inspektioner, der er udført i henhold til DANVAs Dandas-format og som findes i en XML-fil. Softwaren kan desværre ikke analysere TV-inspektioner, der er foretaget på andre måder.

Hvis du har en TV-inspektion, der er udført i henhold til Dandas-format, men mangler XML-filen, kan du kontakte TV-operatøren og bede om at få XML-filen tilsendt.

Hvordan fungerer rapportmodulet - kan man selv skrive tekst?

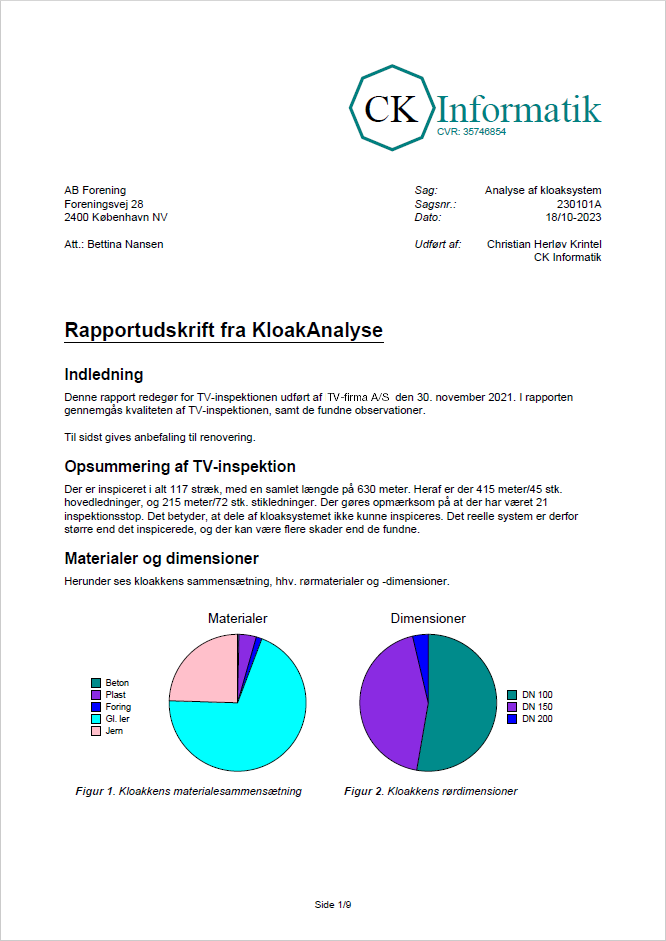

Rapportmodulet understøtter både eksport direkte til PDF eller til .docx (Word) for efterbehandling.

Det er muligt at tilføje egne tekster og afsnit i rapportmodulet. Standardrapporten i KloakAnalyse indeholder allerede en række afsnit og standardtekster, men disse kan slås fra eller redigeres efter behov. Derudover tilbyder rapportmodulet også en række variabler, der automatisk tilpasses til den aktuelle TV-inspektion, fx den samlede længde af hovedledninger m.v.

Virksomheden kan gemme sine egne standardtekster og afsnit, som kan deles blandt medarbejderne. Det gør det nemt at genbruge og tilpasse tekstindholdet i rapporterne.

Kan man tilpasse layoutet i den færdige rapport?

Ved eksport direkte til PDF er der begrænsede muligheder for at tilpasse layput. Marginer kan tilpasses, og typografier kan ændres i størrelse og stil. Der er dog kun tre skrifttyper tilgængelige i øjeblikket: Helvetica, Courier og Times New Roman. Man kan indsætte virksomhedens eget logo i rapporten. Kun SVG-formatet understøttes p.t.

Ved eksport til .docx (Word) kan rapportens layout og indhold tilpasses fuldt ud til virksomhedens eget grafiske udtryk, og rapportskabelonen kan deles i virksomheden. Det giver samtidig den fordel, at rapporten kan efterbehandles i fx Microsoft Word. Man kan downloade en Word-skabelon direkte fra softwaren.

CK KloakAnalyse

Videotransskript - Sådan importerer du en TV-inspektion

Videotransskript - Sådan beregner du et renoveringsforslag

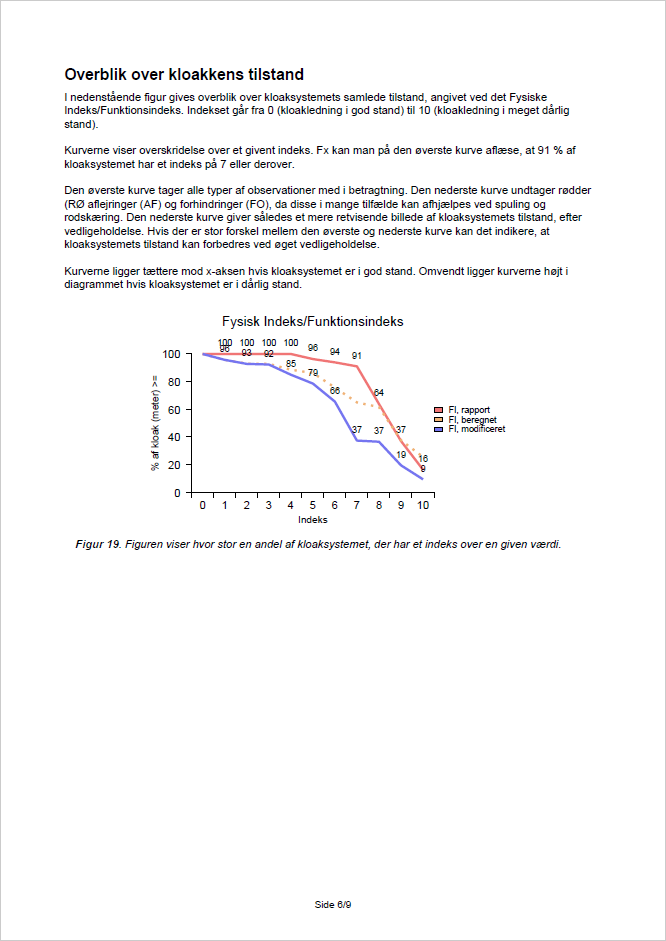

Hurtigt overblik

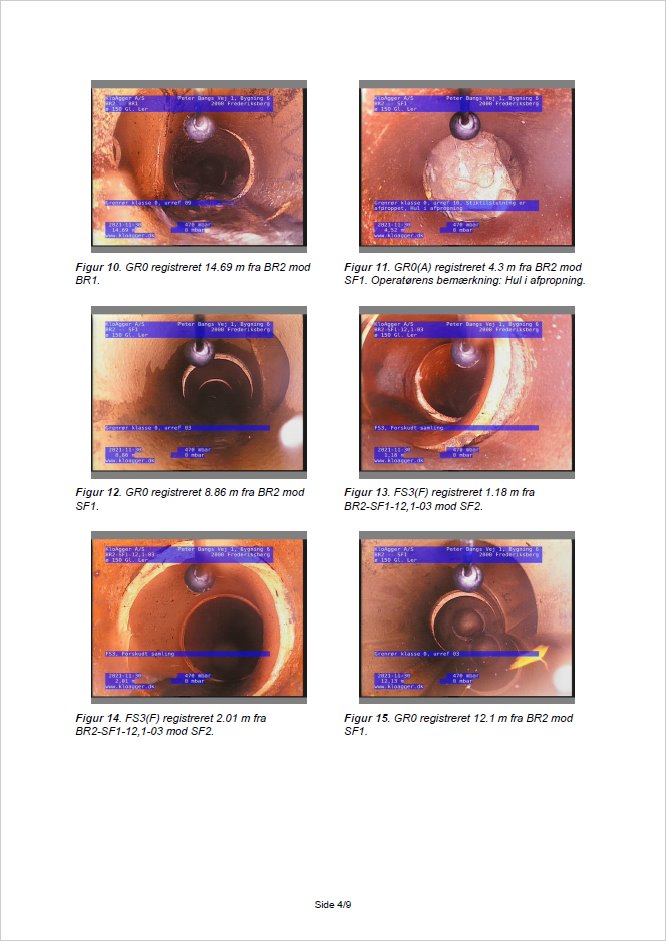

Automatiske rapporter

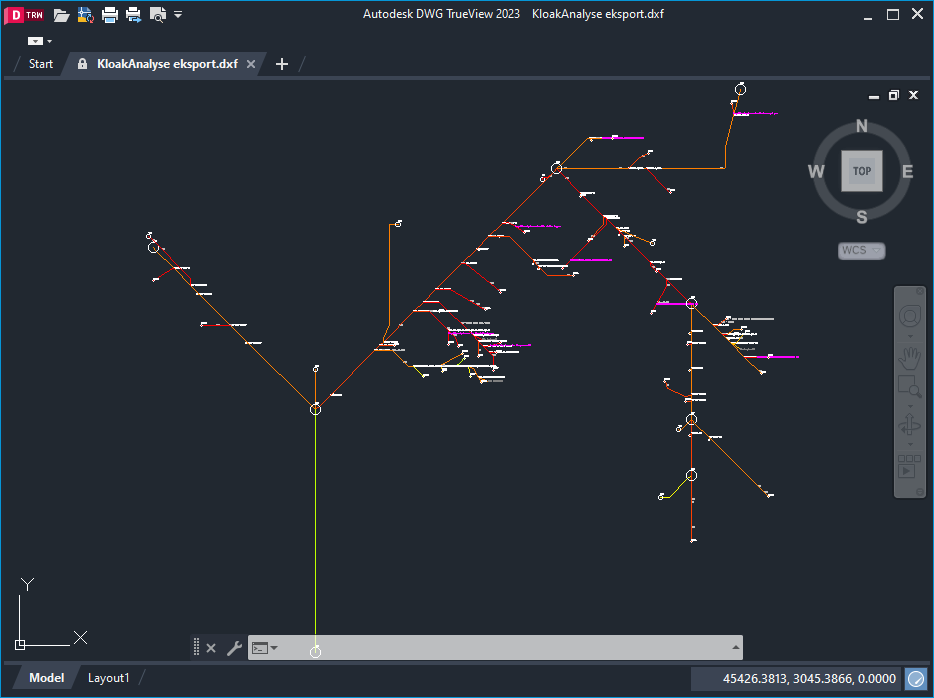

Kloakdiagram i dxf-format
